項目需求： PCB點膠機，需要增加視覺設備檢測PCB板點膠之后有無溢膠、漏膠等情況，篩選不良品。 解決方案： 1.使用紫外線光源，配合客戶的含熒光的膠水，打光效果良好，對比度明顯，可獲取膠水的清晰圖像，輕易地判斷產品的溢膠、漏膠情況。 2.通過BLOB分析，判斷檢測特定區域的點膠情況，有無溢膠、漏膠等異常情況。

海康MV-CA050-20GM 500萬像素網口面陣相機

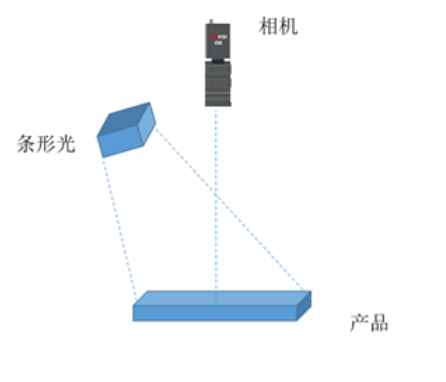

（2）  方案示意圖

（3）  搭建與調試

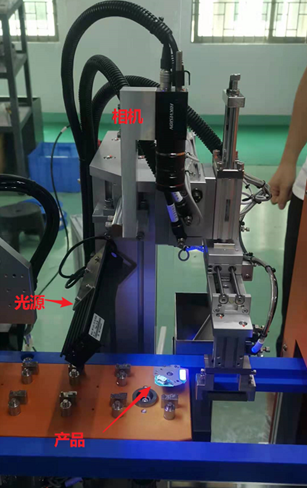

<1>.硬件設備搭建：

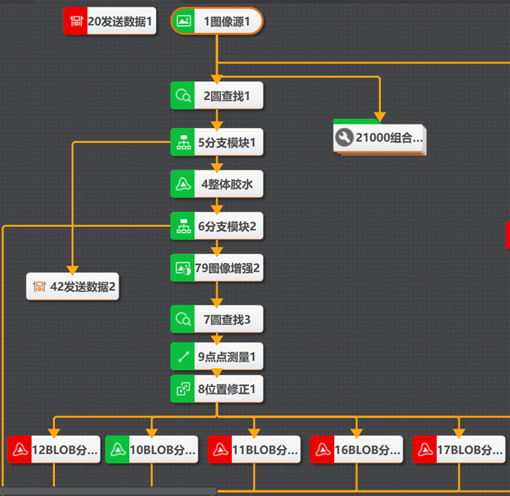

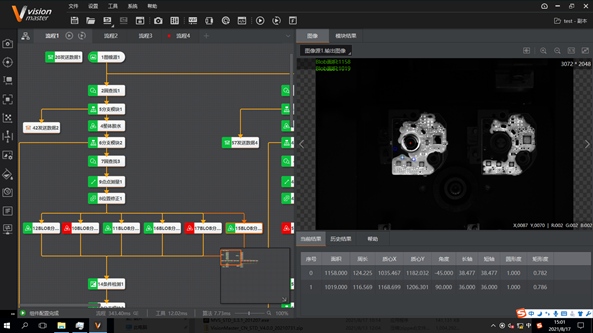

<2>.軟件方案調試：

調試步驟一：首優異行產品位置修正，通過圓查找、點點測量等方式定位產品特征，實現產品位置修正。

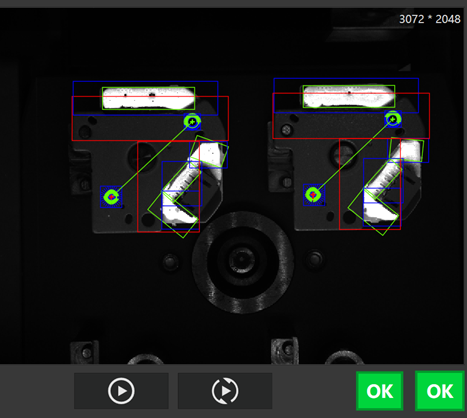

調試步驟二：檢測特定區域的點膠情況，通過BLOB分析，判斷有無溢膠、漏膠等異常情況。

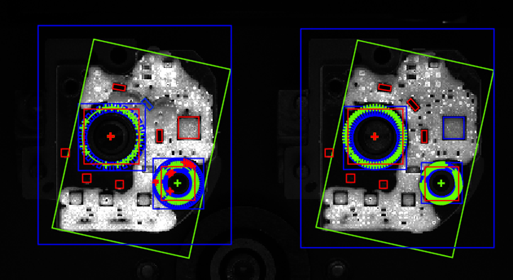

調試步驟三：檢測PCB背面板的點膠情況，檢測方法同步驟二。

至此，實現線材端子的檢測視覺方案搭建和調試。

4.  方案優勢

軟件方案兼容性強，客戶變更產品時，只需要修改BLOB分析模塊的檢測區域，操作方便。打光效果良好、對比度清晰，可有效檢測膠水的有無，能輕易地判斷產品的溢膠、漏膠情況。解決了客戶設備的視覺檢測項目需求，大幅減少終端客戶的人工檢測投入，提升終端客戶的滿意程度，為客戶帶來更多的項目和市場。
